شرح علمي مبسط لأبراج التبريد Cooling Tower

أبـو عمـــر · #1 (**permalink**) 10-03-2005, 11:29 PM

السلام عليكم ورحمة الله وبركاته

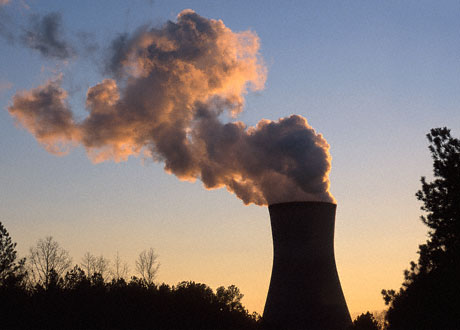

من المفيد للمهندس الميكانيكي معرفة كيفية عمل وتصميم أبراج التبريد وما الفائدة التي تكمن وراء هذا التصميم وهنا سوف أتطرق بشكل علمي مبسط عن تصميم هذه الأبراج سواء كان من الداخل أو من الخارج بداية أبدء من الجسم الخارجي للبرج ، أنظر بتمعن إلى الصورة

نلاحظ في هذه الصورة أن جسم البرج يضيق قبل فتحة الخروج ثم يتسع من جديد ولكن ما السبب العلمي لهذا التصميم ؟
السبب هو أننا نريد زيادة سرعة البخار عند منطقة الخنق Throat بما أن المساحة المقطعية في هذه المنطقة قلت نستطيع زيادة السرعة ونستطيع رؤية ذلك من خلال المعادلة التالية :
المساحة = معدل التدفق / السرعة
بعد منطقة الخنق تتسع الحلقة لنقلل من سرعة خروج البخار خارج البرج
وهذا الشكل هو ما يسمى ب Converging diverging passage ومن فوائده أيضا أننا نقلل من عملية Exit losses فكلما نقصت سرعة خروج البخار كلما استطعنا تقليل الفقد في طاقة البخار
أما عن شكل تصميم البرج من الداخل فتمعن في هذه الصورة

نلاحظ أن الهواء الجاف يدخل الى البرج من الأسفل ويرتفع ليتلاقى مع قطرات الماء التي تبخ spray عبر الفتحات وهذا الماء يأتي من المكثف أو على حسب التطبيق في الدائرة ، يحصل الالتقاء بين الهواء وقطرات الماء في المنطقة المتوسطة التي تتكون من مواد خاصة تستطيع احتمال درجة الحرارة والرطوبة والبخار الناشئ من عملية الالتقاء وهذه المنطقة تسمى ب Fill Packing وتسمى المواد في هذه المنطقة ب Packing material
وفي نهاية البرج توجد مروحة Fan لدفع البخار خارج منطقة البرج .
يمكن استخدام أبراج التبريد في عمليات التحلية Desalination plant أو في محطات توليد القوى Power plants ويكون فيها برج التبريد متصل بالمكثف Condenser ومن العوامل المهمة المؤثرة في كفاءة هذه الأبراج ما يلي :
1- كمية الوقت الذي يلتقي فيه الهواء مع رشات الماء contact time
2- كمية الحرارة المنتقلة Amount of heat transfer
3- كمية الرطوبة Amount of moisture
4- نسبة وزن الماء الى الهواء water to air weight ratio

هذا والله أعلم وأرجو أن تكون هذه المعلومات مفيدة

Tbakhi · 11-03-2005, 09:57 PM

السلام عليكم ورحمة الله وبركاته
بارك الله فيك اخي ابو عمر
وارجو منك المزيد من خبراتك وان تفيدنا ما استطعت خصوصا مع قلة او اتعدام المواقع العربية الهندسية التعليمية
اخوك طباخي

العرندس · 11-03-2005, 11:10 PM

سلمت يداك يا أبا عمر

أبـو عمـــر · 12-03-2005, 12:21 AM

وعليكم السلام ورحمة الله وبركاته

يسعدني كثيرا أن أجد هذا التجاوب من أخواي طباخي و A.E.m7md

وهذا سوف يدفعني الى المزيد من العطاء وتبادل الخبرات بيني وبينكم أحبائي ، أخي طباخي ثق تماما بأني لن أبخل بأي شيء في سبيل أن أفيدكم وأفيد نفسي .

ولأخي A.E.m7md أقول له جزاك الله خيرا على مرورك الكريم

أخوكم
أبو عمر

فيفي · 06-01-2006, 09:08 PM

لك شكر الجزيل يا مهندسنا ابو عمر
وفقك الله
اختك المهندسة ,,فيفي

N.C · 06-01-2006, 09:55 PM

شكرا" لك اخي الكريم

وسوف نقوم باذن الله تعالي بشرح وافي لابراج التبريد الخاصة بتكييف الهواء وتبريده

م.أحمد عفيفي سلامة · 07-01-2006, 12:56 AM

بسم الله الرحمن الرحيم
أخي الكريم, جزاك الله كل خير على ما أمتعتنا به في هذا الموضوع, وسوف أقوم خلال أيام بوضع كتاب عن أبراج التبريد المستخدمة في مجال التكييفات المركزية في موضوع "كل ما تحتاجه في التبريد والتكييف", وهذا هو الكتاب النادر الثاني والذي أسأل الله أن يساعدني في رفعه للمنتدى.
والسلام عليكم ورحمة الله وبركاته

motaz_95 · 07-01-2006, 02:23 AM

كعادته المبدع دائما ابوعمر لا يرضى بالوقوف عند حد
اذا اذن لي اقدم لكم هذا العرض حول نفس الموضوع على امل يحوز على رضاكم

http://z10.zupload.com/download.php?...&filepath=4363

أبـو عمـــر · 07-01-2006, 02:12 PM

جزاكم الله خير جميعا ....

أشكركم على مروركم الكريم ... ونحن دائما في خدمة الشعب ..... ( :

بإذن الله ستكون لي عودة أنا أيضا على هذا الموضوع ... وأشكر أخي المهندس معتز على الإضافة الجميلة ... تم التحميل والإطلاع ... ملف جميل جدا ... أشكرك من الأعمــــــــاق .

أمنياتي للجميع بالتوفيــــــق

أخوكم
أبو عمـــــر

gold_fire_engineer · 12-01-2006, 05:57 PM

بارك الله فيك أخى

gold_fire_engineer · 12-01-2006, 06:05 PM

السلام عليكم و رحمة الله و بركاته
بارك الله فيك يا أخى و الى الامام
و جزاك الله عنا خير الجزاء
م/ يوسف

amr fathy · 11-02-2006, 04:43 PM

جزاك الله خيرا

شرى كوول 2 · 20-02-2006, 05:21 AM

[frame=5 70] الشكر الجزيل على الموضوع القيم[/frame]

sam6 · 25-02-2006, 02:59 AM

السلام عليكم

جزاك الله خيرا

اخوكم. هيثم

علوش · 27-02-2006, 12:56 PM

بسم الله الرحمن الرحيم
انا طالب بالمدرسه الصناعيه المتقدمه في المرحله النهائيه
ومشروع تخرجي يتناول المكثفات وابراج التبريد
وارجوا منكم المساعده بامدادي معلومات عن هذا الموضوع ارجوا ايضا ان تمدوني بصور مميزه كي اضعها في المشوع0 وشكرا لكم
والسلام عليكم ورحمه الله وبركاته
