مطلوب أي معلومات عن تصميم Coubling Beam

يمكن الاطلاع على الفيديو فى الموقع التالى

http://phys.org/news154888577.html


تقبل تحياتى

المشاركة الأصلية كتبت بواسطة mohamed_khalil

شكرا يا باشمهندس أسامة على سرعة الرد والفيديو الرائع عندي ملف به معلومات عن نفس موضوع تصميم ال coupling beam بأستخدام HBFRC المعلومات به ليست كثيرة ولكن أرجو ان تتقبله مني
ww.concretesdc.org/meetings/Past_Meeting%26Sessions/Session28/8.pdf
ولكن كنت أريد ان أستعلم في التصميم العادي للcoupling Beam لماذا نهمل مقاومة الخرسانة في القص ؟ واذا كان كل من الحديد ال diagonal وال horizontal يقومون معا بتحمل العزوم كيف احدد نسبة كل منهما ؟؟ هل أخذ مثلا الحديد الأفقي minimum سيخين علوي وسفلي وباقي العزم أحمله على الdiagonal ام يكون لها طريقة أخرى في التوزيع؟

اولا لاشكر على واجب
ثانيا الرابط الذى ذكرته عن الcoupling beam للاسف لم استطع الوصول اليه ولم اجده
ثالثا بالنسبه لتصميم ال coupling beam احب أن اوضح شئ عنها اذا تم استخدام حوائط القص منفرده فى مقاومة الزلازل فأننا نحصل على ازاحات أفقيه نتيجة الزلازل أكبر بكثير مما لو تم اضافة هذه الكمره الرابطه وهى ال coupling beam بين حوائط القص والتى تكون عندئذ مع حوائط القص نظام مشترك من حوائط القص والاطارات الرأسيه Dual system وسوف نجد أن هذا النظام أفضل بكثير حيث تكون له صلاده stiffness أكبر بكثير مما لو تم استخدام حوائط القص منفرده وبالتالى سوف نحصل على ازاحات Drift أقل تحت تأثير الزلازل عند استخدامها
واذا نظرنا الى المسقط الرأسى لحوائط القص وال coupling beam نجد أنها عباره عن اطارات رأسيه frames ولكن ال span الافقى لهذه الاطارات صغير بالنسبه لارتفاع الاطار والذى = ارتفاع الدور وبالتالى بعد حل هذه الاطارات على اى برنامج تحت تأثير الاحمال الافقيه فسوف تجد أن قوى القص shear هى الرئيسيه أكبر بكثير من العزوم المتولده فى هذه الكمره

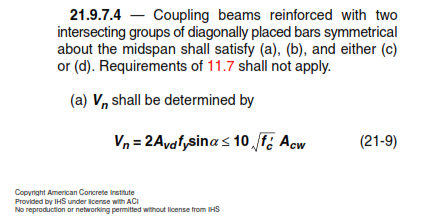

لذلك يمكن استخدام الحديد المكسح فى معالجة قوى القص ونتيجه أن الزلازل معكوسه لذلك يتم اللجوء الى استخدام حديد المقص والذى شاهدته فى الفيديو السابق

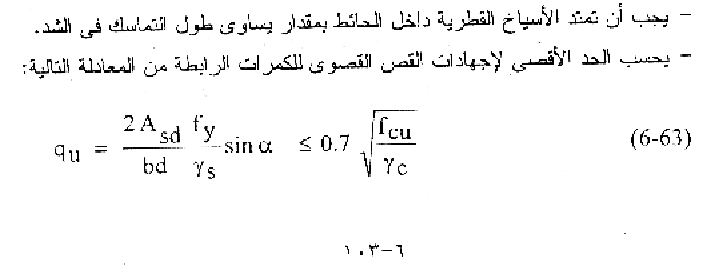

أما اذا رجعنا الى الكود المصرى لتصميم هذه الكمره فسوف نجد أنه لا يهمل الخرسانه فى حسابات اجهادات القص والحديد السفلى والعلوى نتيجة العزوم يكون فى الغالب Min. نظرا لان قيم العزوم تكون صغيره وليست الحاكمه فى تصميم القطاع
تقبل تحياتى

المشاركة الأصلية كتبت بواسطة mohamed_khalil

السلام عليكم ورحمة الله وبركاته

بحثت كثيرا عن اي ملفات تتكلم عن تصميم ال coupling Beam ولكن بلا جدوى وجدت ملف وحيد ولك المعلومات الموجودة به قليلة جدا لذا ارجو ممن عنده أي معلومات او ملفات بها معومات عن الموضوع الا يبخل علينا بها

السلام عليكم
اشكر للجميع على هذه المشركات والمداخلات القيمة.
اليك هذه المحاضرة عن تصميم الكمرة الرابطة coupling beam .
ولزيادة قوة القص للخرسانة يتم اضافة الفايبر.

http://ikb.edu.pl/jacek.wdowicki/Pli...oza/Har00c.pdf
http://www.concretesdc.org/meetings/...ession28/8.pdf

سبق وتم الكلام عن هذه الكمرة سابقا
وذكر لنا دكتور في الجامعة إنه تم عمل دراسة دكتوراة كاملة عن هذه الكمرة فقط
وإن لها أهمية كبيرة في تقوية الكور والحوائط الخرسانية
وأقل أبعاد لها 30×80
وأقل تسلح 4 قطر 25 علوي وسفلي وأقل كانات 8قطر10 للمتر

المشاركة الأصلية كتبت بواسطة mohamed_khalil

السلام عليكم ورحمة الله وبركاته

بحثت كثيرا عن اي ملفات تتكلم عن تصميم ال coupling Beam ولكن بلا جدوى وجدت ملف وحيد ولك المعلومات الموجودة به قليلة جدا لذا ارجو ممن عنده أي معلومات او ملفات بها معومات عن الموضوع الا يبخل علينا بها

اليك هذا الملف وهو خاص بال shear wall وكذلك ال coupling Beam وتصميمها وهو بالطبع من مقتنيات منتدى المهندسين العرب وتم تنزيله من المنتدى

http://www.4shared.com/account/home....fid=1608878854

تقبل تحياتى
